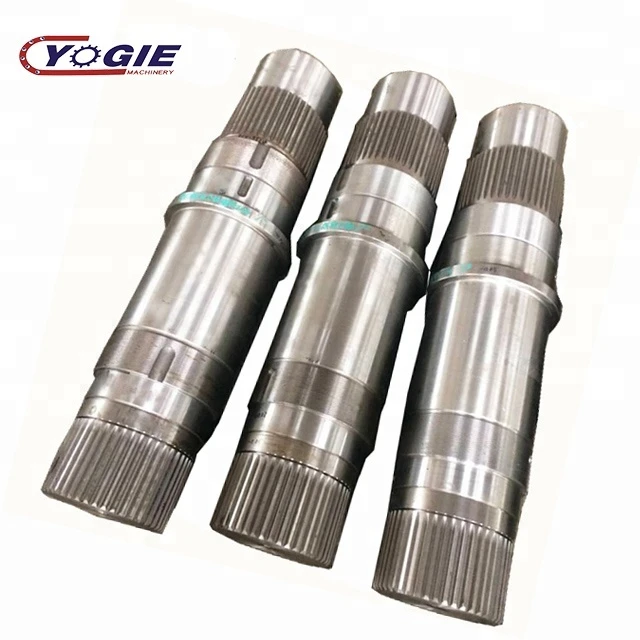

شفت اسپلاین سفارشی



شفت اسپلاین سفارشی

شفت اسپلاین نوعی جزء مکانیکی است که برای انتقال گشتاور و نیرو بین دو جسم در حال چرخش مانند چرخ دنده ها یا کوپلینگ ها استفاده می شود. دارای یک سری برجستگی یا دندانه به نام اسپلاین است که در سطح شفت ماشین کاری می شود و یک سری شیار ایجاد می کند که در قسمت جفت گیری در اسپلاین های مکمل قرار می گیرد.

اسپلاین ها روی شفت اسپلاین درگیری مثبتی بین شفت و جزء جفت ایجاد می کنند که امکان انتقال موثر گشتاور و قدرت را فراهم می کند. شفت‌های اسپلاین معمولاً در کاربردهای خودرویی و صنعتی مانند شفت‌های محرک، گیربکس‌ها و پمپ‌های هیدرولیک استفاده می‌شوند.



◄ شفت های اسپلاین در پیچ:این شفت‌ها دارای یک سری دندانه هستند که به شکل پیچ‌خوردگی ماشینکاری می‌شوند که به توزیع یکنواخت بار روی دندان‌ها کمک می‌کند. اسپلاین‌های پیچ‌خورده معمولاً در کاربردهای خودرویی مانند گیربکس و محور محرک استفاده می‌شوند.

◄ شفت های اسپلاین دندانه دار:این شفت ها دارای یک سری دندانه هستند که با دندانه ها یا شیارهایی در طول شفت تراشیده می شوند. اسپلاین های دندانه دار معمولاً در پمپ های هیدرولیک و سایر کاربردهای صنعتی استفاده می شوند.

◄ شفت های اسپلاین موازی:این شفت ها دارای یک سری دندانه های مستقیم هستند که به موازات محور شفت ماشین کاری می شوند. خطوط موازی معمولاً در کاربردهای هوافضا و دفاعی مورد استفاده قرار می گیرند.

◄ محورهای اسپلاین مارپیچ:این شفت ها دارای یک سری دندانه هستند که به شکل مارپیچ ماشین کاری می شوند که درگیری نرم تری بین شفت و جزء جفت کننده ایجاد می کند. اسپلاین های حلزونی معمولاً در کاربردهای انتقال نیرو مانند گیربکس ها و کوپلینگ ها استفاده می شوند.

◄ شفت های اسپلاین تاج دار:این شفت ها دارای یک سری دندانه هستند که با یک انحنای خفیف ماشین کاری می شوند که به جبران ناهماهنگی بین شفت و جزء جفت کننده کمک می کند. اسپلاین های تاج دار معمولاً در تجهیزات کشاورزی و ساختمانی استفاده می شوند.

◄ پیشرانه های خودرو:شفت‌های اسپلاین معمولاً در پیشرانه‌های خودرو مانند گیربکس، محور محرک و دیفرانسیل استفاده می‌شوند. آنها به انتقال گشتاور از موتور به چرخ ها کمک می کنند و درگیری مثبت بین اجزای مختلف را فراهم می کنند.

◄ ماشین آلات صنعتی:شفت های اسپلاین در طیف وسیعی از ماشین آلات صنعتی مانند پمپ های هیدرولیک، گیربکس ها و سیستم های انتقال قدرت استفاده می شوند. آنها یک راه مطمئن و کارآمد برای انتقال گشتاور و قدرت بین اجزای مختلف ارائه می دهند.

◄ هوافضا و دفاع:شفت‌های اسپلاین در کاربردهای مختلف هوافضا و دفاعی مانند سیستم‌های روتور هلیکوپتر و ارابه فرود هواپیما استفاده می‌شوند. آنها یک راه مطمئن و دقیق برای انتقال گشتاور و قدرت در این سیستم های حیاتی ارائه می دهند.

◄تجهیزات ساختمانی و کشاورزی:شفت های اسپلاین در تجهیزات مختلف ساختمانی و کشاورزی مانند بیل مکانیکی و تراکتور استفاده می شود. آنها یک راه مطمئن و کارآمد برای انتقال گشتاور و قدرت در این کاربردهای سنگین ارائه می کنند.

◄ رباتیک و اتوماسیون:شفت‌های اسپلاین در کاربردهای مختلف رباتیک و اتوماسیون، مانند بازوهای رباتیک و سیستم‌های انتخاب و مکان استفاده می‌شوند. آنها روشی دقیق و قابل تکرار برای انتقال گشتاور و قدرت در این کاربردها ارائه می دهند.

طرح:طراحی یک شفت اسپلاین بر اساس الزامات جزء جفت شده، مانند گشتاور و توان مورد نیاز، قطر شفت و سرعت چرخش است. طراحی ممکن است شامل انتخاب نوع مناسب اسپلین، تعیین تعداد دندان ها و تعیین ابعاد و تلرانس باشد.

ماشینکاری:شفت اسپلاین بر روی یک ماشین تراش یا فرز با استفاده از ابزار برشی که به شکلی مطابق با مشخصات اسپلین است، ماشین کاری می شود. فرآیند ماشینکاری مواد را از شفت جدا می کند تا شیارهایی را ایجاد کند که در قسمت جفت گیری قرار می گیرند. شفت اسپلاین بسته به پیچیدگی طراحی اسپلاین ممکن است در یک یا چند عملیات ماشینکاری شود.

حرارت درمانی:پس از ماشینکاری، شفت اسپلاین ممکن است تحت یک فرآیند عملیات حرارتی قرار گیرد تا استحکام و دوام آن بهبود یابد. عملیات حرارتی ممکن است شامل گرم کردن شفت تا دمای خاص و سپس خاموش کردن آن در روغن یا آب برای ایجاد یک لایه سطحی سخت شود. این فرآیند همچنین می تواند به کاهش هر گونه تنش پسماند که ممکن است در حین ماشینکاری وارد شده باشد کمک کند.

به پایان رساندن:شفت اسپلاین با از بین بردن هر گونه سوراخ یا لبه های ناهموار باقی مانده از فرآیند ماشینکاری به پایان می رسد. شفت ممکن است صیقل داده شود یا خراشیده شود تا سطح صافی ایجاد شود که سایش و پارگی اجزای جفت را به حداقل می رساند. فرآیند تکمیل همچنین ممکن است شامل بازرسی شفت اسپلاین برای دقت ابعاد و کنترل کیفیت باشد.

◄ بازرسی ابعادی:این آزمایش شامل اندازه گیری ابعاد قطعه ماشینکاری شده برای اطمینان از مطابقت با مشخصات و تلورانس های مورد نیاز است.

◄ تست سختی:این آزمایش شامل اندازه‌گیری سختی قطعه ماشین‌کاری شده برای اطمینان از مطابقت با الزامات استحکام و دوام مورد نیاز است.

تجزیه و تحلیل مواد:این آزمایش شامل تجزیه و تحلیل خواص مواد قطعه ماشینکاری شده برای اطمینان از درست بودن مواد و مطابقت با استانداردهای لازم است.

◄ آزمایش غیر مخرب (NDT): این نوع آزمایش شامل استفاده از روش هایی مانند تست اولتراسونیک، بازرسی ذرات مغناطیسی یا بازرسی نافذ رنگ برای تشخیص عیوب در قطعه ماشینکاری شده بدون ایجاد آسیب است.

◄ تست عملکرد: این تست شامل تست عملکرد قطعه ماشینکاری شده در برنامه واقعی است تا اطمینان حاصل شود که الزامات عملکرد مورد نیاز را برآورده می کند.

◄ بازرسی ذرات مغناطیسی (MPI): در این روش از میدان های مغناطیسی و ذرات آهن برای تشخیص عیوب سطحی و نزدیک به سطح شفت چرخ دنده ها مانند ترک ها یا آخال ها استفاده می شود. شفت چرخ دنده مغناطیسی می شود و سپس ذرات آهن روی سطح اعمال می شود. هر گونه نقص ذرات را جذب می کند و یک نشانه قابل مشاهده ایجاد می کند.

Luoyang Yujie Industry & Trade Co.Ltdواقع در شهر Luoyang، یکی از اصلی ترین پایگاه های صنعتی سنگین در چین. ما در تولید قطعات ماشین آلات غیر استاندارد تخصص داریم. برای قطعات ماشین آلات غیر استاندارد، ما می توانیم دنده ها، شفت ها، چرخ دنده ها، قالب ها، غلتک ها، قرقره ها، قطعات ماشین آلات معدن و غیره را طبق نقشه و نیاز مشتری تولید کنیم.

آیا سوال خاصی در مورد طراحی و ساخت دارید؟شفت اسپلاین یا شفت چرخ دنده اسپلاین? تماس با یوگی!مهندسان فروش ما از ابتدا تا انتها با شما کار خواهند کرد تا اطمینان حاصل کنند که پروژه شما مطابق با نیاز شما تکمیل شده است.
